GINKGO  (8M, レンズ歪み補整)

GINKGOは最大192°の角度補正が可能なLDC IPです。

GINKGOにはズームと歪み補正強度を調整できる要素が備わっています。また、回転、チルト、パン機能を通じて視点変換も行うことができます。

GINKGOは単独のIPとして使用することも、BTREEの他のISP IPと統合することも可能です。

* チューニングソリューション（イメージ（バイエル）ローダー、ISPボード、ツールなど）は別途ご購入いただけます。

GINKGO  (8M, レンズ歪み補整)

• Specification & Performance

  - Maximum Resolution

    ◦ 8MP (3840x2160)@60fps

  - Input formats

   ◦ YUV422 – 8 bit

  - Output formats

   ◦ AXI : YUV420, YUV422 , RGB888 - 8 bit

  -Interface

    ◦ ARM® AMBA APB BUS interface for GINKGO ISP system control

    ◦ ARM® AMBA AXI interface for data

• ​Features

  - Programmable Window Size and Position

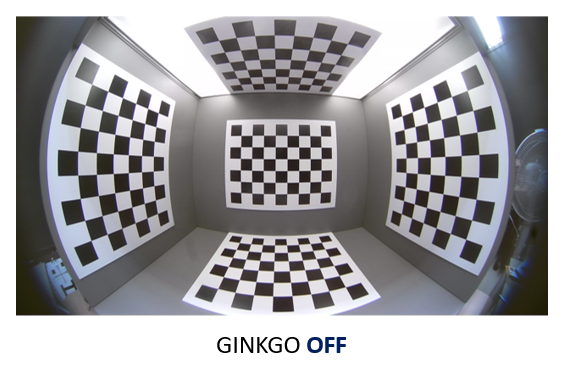

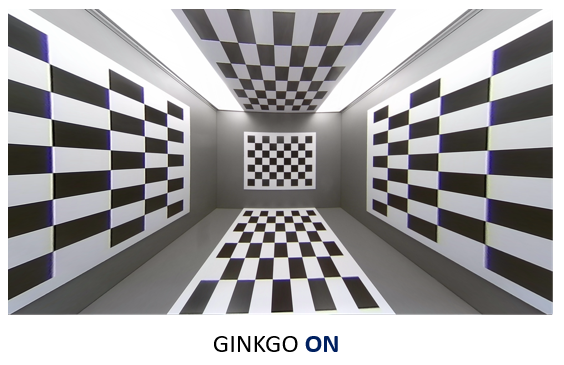

  - Supports Barrel Distortion Correction

  - Supports Wide Angle Correction

  ◦Up to 192°

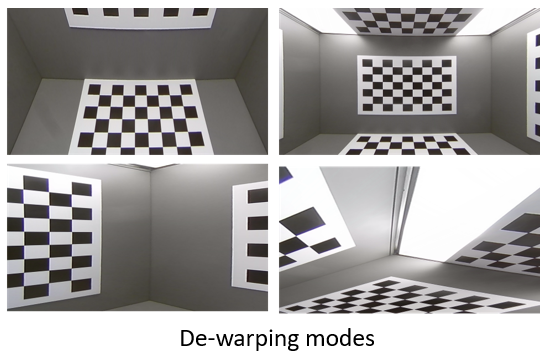

  - Supports below de-warping modes

  ◦Zoom

  ◦Tilt

  ◦Pan

  ◦Rotate

  ◦Side-view

  - Programmable Parameters

  ◦Zoom Factor: controls Distance from the Image Plane to the Camera (Sensor)
